产品属性
4K、HD雷电2 代接口箱
Portable 4K UHD 2K and HD I/O via SDI and HDMI

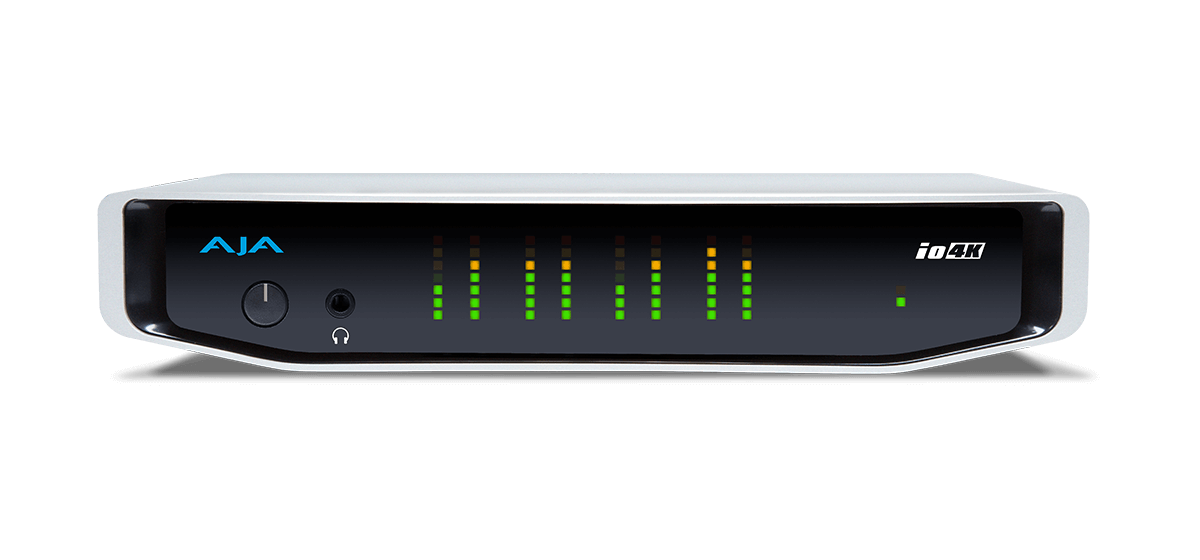

Io 4K是全新一代硬件采集和输出设备，提供专业视音频连接，支持最新的4K和Ultra HD。强大的雷电2代连接允许Io 4K通过SDI和
HDMI接口支持广泛的格式，从SD到HD到Ultra HD乃至4K分辨率。
双雷电2代接口的配置，允许Io 4K灵活的串联其他设备，如高分辨率显示器和大容量存储这样的外围设备。
Io 4K外观非常优雅，铝结构的外壳让Io 4K能应付专业领域的任何苛刻要求，并在编辑系统中展现美感。Io 4K可以和很多公司的先
进后期制作、包装软件和发布工具无缝集成，如Apple Adobe Avid Autodesk Telestream等等。
专业的连接
最新的雷电2代技术允许主机系统和外围的雷电2代接口设备之间数据传输时有更大的带宽。AJA Io 4K充分发挥雷电
2代接口数据吞吐量增大的优势，实现从SD到4K分辨率之间各种信号的采集和输出。
Io 4K支持4K、UltraHD、3G-SDI、Dual link、HD-SDI、SD-SDI以及通过HDMI 1.4a的UHD和HD的采集和输出。提供一路专
用HD-SDI输出，用于Io 4K工作在UHD或4K项目的同时提供实时的高清分辨率的监看。
技术参数
视频格式
SD:
525i 29.97
625i 25
HD:
720P 50 59.94 60
1080i 50 59.94 60
1080PsF 23.98 24 25 29.97 30
1080p 23.98 24 25 29.97 30 50 59.94 60
2K:
2048 x 1080p 23.98 24 25 29.97 30 50 59.94 60
2048 x 1080PsF 23.98 24 25 29.97 30
4K:
3840 x 2160P23.98 24 25 29.97 30
3840 x 2160PsF 23.98 24 25
4096 x 2160P 23.98 24 25 29.97 30
4096 x 2160PsF 23.98 24 25
参考信号和LTC 输入输出
1个 BNC LTC 输出
1 个 BNC分配给Reference视频或者LTC输入
模拟音频输出
8路， 24-bit D/A 模拟音频 48kHz 采样率 平衡 ( 通过在DB-25 辫子线上的8 个XLR )
+24dbu Full Scale Digital (0dbFS)
+/- 0.2db 20 to 20kHz 频率响应
4K／U H D下转换
实时 独立 4K 下转换输出 (1 个BNC)
4K 到2K 的下转换
UltraHD 到 HD 的下转换

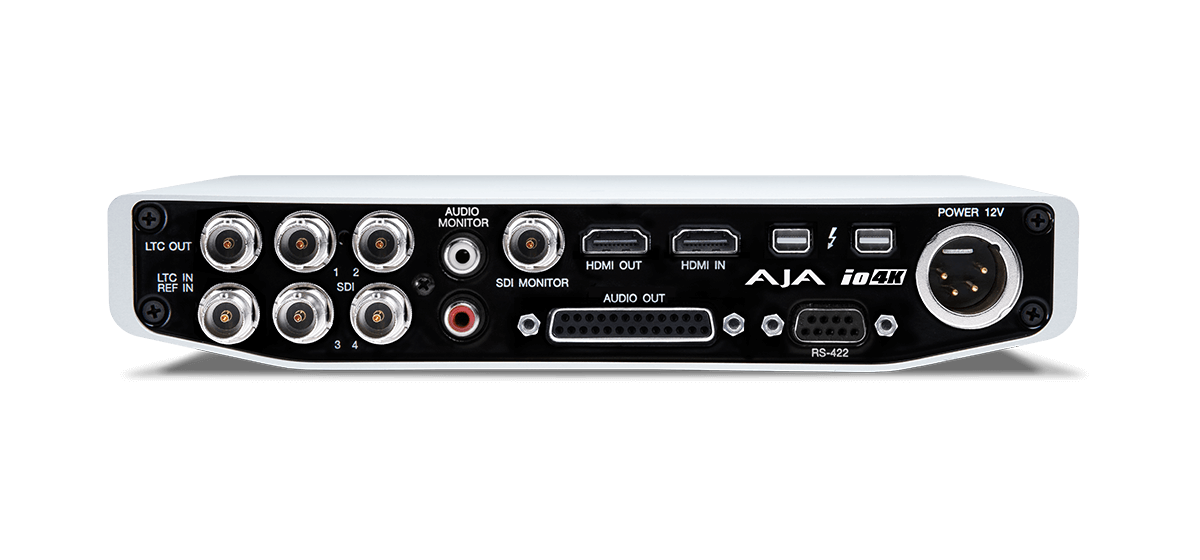

物理
接口: Thunderbolt 2 (2 个)
电源: 10-20V 30-60W*
注：额定功率30W，如果连接多个雷电设备可能使 Io-4K的功率增至60W。
数字音频输入
16路 24-bit SDI 嵌入音频 48kHz 采样率，同步
8路 24-bit HDMI 嵌入音频 48kHz采样率，同步
遥控控制
RS-422 Sony 9-pin协议
9-pin D形接口线序:
1: GND
2: RX-
3: TX+
4: GND
5: No Collection
6: GND
7: RX+
8: TX-
9: GND
Shell: GND
视频输出
3G/SD/HD SDI SMPTE-259/292/296/424 8 -or
10-bits
Single link 4:2:2 or 4:4:4 (1 x BNC)
Dual link HD 4:4:4 (2 x BNC)
2K HSDL (High Speed Data link) 4:4:4 (2 x BNC)
4K/QuadHD 4:4:4 (4 x BNC)
HDMI v1.4
– 30/36 bits/pixel RGB or YUV 2.25Gbps.- SD HD 1080p
-50/60 4K 2K 和立体HD支持
数字音频输出
16路 24-bit SDI 嵌入音频 48kHz 采样率，同步
8路 24-bit HDMI 嵌入音频 48kHz采样率，同步 >
视频输入
3G/SD/HD SDI SMPTE-259/292/296/424 8 -or
10-bits
Single link 4:2:2 or 4:4:4 (1 x BNC)
Dual link HD 4:4:4 (2 x BNC)
2K HSDL (High Speed Data link) 4:4:4 (2 x BNC)
4K/QuadHD 4:4:4 (4 x BNC)
HDMI v1.4
– 30/36 bits/pixel RGB or YUV 2.25Gbps.
– SD HD 1080p-50/60 4K 2K和立体HD支持
